SOC1000-X-2U数字IP融合通信平台

标签：重庆数字IP融合通信平台-重庆数字IP程控电话交换系统-重庆ip融合调度通信系统-重庆x86语音电话交换机-

点击：

品牌：申瓯
型号： SOC1000-X

产品介绍

SOC1000-X-2U数字ip融合通信平台系统,采用高速稳定扩展性强大的X86构架，2U标准机架式，模块化设计；12个业务插槽；FXO*大96或FXS*大128，E1/T1>2。容量支持1000线用户注册许可，200路通道并发数；语音处理主板采用X86赛扬/RAM8G/ SSD128存储；支持双主板双电源、业务板及硬盘热插拔；支持E1/T1/J1接入；支持SIP协议的OLT/ONU、AG/IAD语音网关、IP电话、SIP可视视频电话、APP软电话等语音终端注册。支持视频会议、无线对讲集群；音频广播；模拟中继FXO/模拟用户FXS接入；磁石中继、LTE短信接入；支持调度台或话务台，电脑话务员许可，电话会议，录音录像系统，对讲广播系统，语音信箱，计费统计系统，PMS 对接等、可轻松实现混合接入、融合通信。接口支持2个千兆级网口（选配3个千兆级网口+1SFP光口）,1个HDMI，1个USB；100M/1000M 以太网交换机适配器接口*4。广泛运用于应急调度、呼叫中心、企业专网、政企语音通信等多个领域。

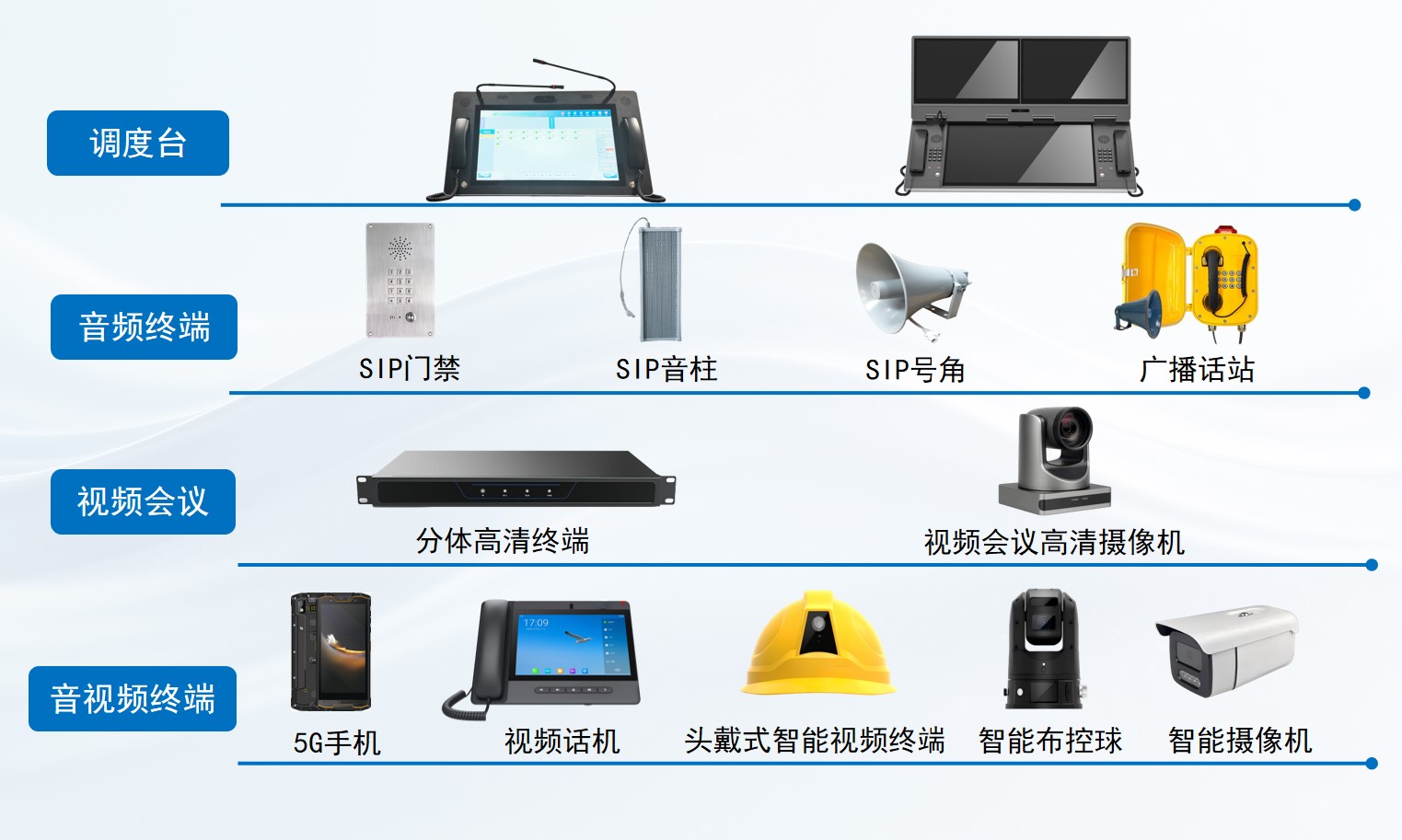

SOC1000数字IP融合通信组成图

一、SOC1000-X融合通信平台特点

全集成化的硬件架构，不仅大幅减少了物理空间占用，更通过统一的硬件底座，实现了系统的高稳定性与易维护性。
1.1、灵活的板卡式服务器主机
提供1U/2U/4U多种规格，模块化设计适配不同规模的指挥中心，兼顾空间利用率与性能扩展性。
1.2、双主控 1+1 热备主机
核心控制单元冗余设计，故障自动切换时间≤5秒，从硬件层面保障指挥调度通信链路永不中断。
1.3、主控与业务板分离
业务板支持热插拔维护，在系统运行中即可完成硬件升级与故障修复，确保核心业务连续不中断。
1.4、高可靠双电源冗余
支持双AC220V/DC48V供电，可选配电源模块，有效应对断电、电压不稳等极端供电环境。
1.5、可选RAID1存储冗余架构
采用双硬盘RAID1镜像技术，实时同步关键业务数据与配置信息，即使单块硬盘发生物理故障，系统也能无缝切换至备用硬盘，从数据存储底层杜绝信息丢失与损坏风险。
1.6、高可用网络链路冗余
支持多网口聚合绑定技术，并配置SIP双归属注册机制，构建物理与逻辑双重网络冗余。当主链路中断时，系统毫秒级切换至备用链路，确保通信连接永不掉线。

二、SOC1000-X数字IP融合通信平台组成

SOC1000数字IP融合通信平台组成图
SOC1000-X提供模块化的业务板卡矩阵，支持用户根据实际场景自由组合，从传统模拟到现代数字、从有线到无线的全场景覆盖，构建高适配性的通信系统，避免资源浪费。
1、FXS用户板
提供8/16路接口，适配传统模拟话机、传真机接入，完美兼容存量终端设备，保护既有投资。
2、FXO中继板
配置8路接口，实现与PSTN公共交换电话网模拟线路的可靠对接，保障基础语音通信畅通。
3、E1数字中继板
支持1/2/4路E1接口，对接运营商2M数字专线，提供大容量、高稳定性的数字语音传输通道。
4、集群对讲板（2/4路）
无缝对接海能达、摩托罗拉等主流无线对讲系统，实现语音调度与通信网络的互联互通。
5、音频接口板（2路音频输出）
可直接驱动应急音频功放设备，在紧急情况下快速发布语音通知，覆盖关键区域，保障信息传达。
6、4G/5G短信板（1/4路）
依托4G/5G无线网络，向外网手机下发告警、调度通知、应急预警短信，无有线链路时保障信息触达。
7、磁石中继板（4路）
适配铁路、军线PCM专网等专网通信场景，支持无电通信模式，确保极端环境下的通信畅通。
8、视频会议服务器/视频监控服务器（2U机架式）
芯片组:INTELC612单路服务器芯片组
处理器类型:IntelXeonE52650V310核20线程主频2.3GHz*1颗
内存容量:8G DDR4 RECC*2条,共16GB
硬盘容量:1TSATA监控级硬盘*1块
网络接口:Intel千兆网口*2口，IPMI管理口*1口
电源类型:250W电源
9、视频会议模块
9.1、支持多方视频会议，授权支持4方视频会议（1080P 30FPS）
9.2、支持标准的GB/T28181等监控协议，可以对接监控系统，直接调取监控摄像头视频到会议中
9.3、支持固定会议室与临时会议室，可通过邀请的方式把调度台、视频话机、摄像头、云对讲APP等视频终端加入视频会议，支持视频会议号主动参会
9.4、支持web视频和参会管理功能，如邀请、移出、静音、取消静音、关闭会议、禁用摄像头、全屏，轻松召开多方视频会议。通过会议记录可以查看会议详情及进行录像回放
10、调度通信模块功能
10.1、通讯调度，支持调度组通讯录进行对讲、强拆、强插、监听、密语、转接等操作
10.2、支持通话自动录音，*大支持1000路录音、支持在线播放和下载通话录音
10.3、支持电话会议功能，支持64/128/256/512方语音会议（全区会议、分区会议、多方会议）
10.4、支持申瓯APP，包含位置上报、照片上传、语音呼叫、视频呼叫等功能
10.5、支持广播对讲功能，含全区广播、分区广播、临时广播、对讲功能
10.6、二次开发接口，需要提供各类呼叫控制接口，要求包括分机来去电事件、呼叫接口、分机状态、转接、挂断、监听等接口。接口形态为HTTP和Websocket配合使用
10.7、支持WEB配置，语言中、英切换，支持网络远程管理
10.8、标准协议：SIP2.0、H248、RTP/RTCP/SRTP、HTTP等
11、GIS调度模块
11.1、位置搜索：通过GIS地图（百度地图），可以实现对讲调度设备的快速搜索和选择
11.2、圈选调度：在GIS地图上，任意圈选目标区域，可实现对该区域内的对讲调度设备，进行广播、喊话、会议等调度和管理
11.3、电子围栏：利用电子围栏功能，实现对讲调度设备的定位和监管，如果进入/离开这个圈定范围，就会触发告警
11.4、可视化管理：通过GIS地图调度，可以提供直观的可视化界面，可以精确展示对讲调度设备的位置信息、移动轨迹等，方便管理者进行操作和管理
12、录音录像模块
12.1、支持音视频录音、录像
12.2、支持查询通话记录，且每条记录关联对应的录音文件和录像文件，录像文件音视频同步显示。
12.3、支持导出EXCEL表,支持在线播放和下载。
13、视频监控接入模块
视频监控接入：采用GB28281协议/ONVIF等标准协议，实现同时支持不同品牌IP摄像头接入；采用可跨终端调取摄像头模式，让监控变得更加简单。
14、触摸屏三屏调度台+调度软件
一主屏二分屏共三屏调度台，硬件采用I7-11390H/16G/240GSSD/1080P/鹅颈麦克风/内置扬声器/IP话机*2+调度台软件许可。

三、三屏触摸屏调度指挥平台

SOC1000三屏触摸屏调度指挥平台图

1主2分屏三屏调度指挥平台IDS-238IPS-L3P，硬件采用I7-11390H/16G/240GSSD，1080P高清可视、鹅颈麦克风、内置扬声器、双座席SIP话机x2。内置多媒体调度台软件，集语音、数据、视频业务于一体，融合八大核心能力，打造高效、智能、全覆盖的统一通信指挥体系。一体化集成设计，集显示、操作、通信于一体，打造极简高效的指挥中心桌面方案。专为指挥调度场景设计的一体化触控调度台，一个主屏2个分屏显示，将强大的硬件性能与人性化的软件功能完美结合，为指挥决策提供高效、稳定、便捷的操作体验。
3.1、23.8英寸高清触控屏
多点触控技术，显示清晰细腻，操作直观流畅，适配长时间调度指挥场景。
3.2、高性能核心配置
搭载Intel Core i7+处理器，16G DDR4内存与240G SSD，系统响应零延迟。
3.3、双座席双SIP话机专业级通信终端
内置双麦克风阵列，配备双IP话机，降噪清晰，满足多线通话与调度需求。
3.4、灵活的扩展选配
可选配720P高清摄像头及鹅颈麦话机，无缝支持多方视频会商与远程协作。
3.5、可视化指挥调度中心：集成地图态势、数据看板与实时通讯控制于一体，打造全场景、高协同的现代化指挥作战界面，实现“所见即所得”的高效调度体验。
3.6 状态可视化
实时显示组织架构内所有成员的在线、通话、忙线状态，让指挥层对人员动态一目了然。
3.7 高效排队机制
支持多路来电自动智能排队，并允许调度员通过拖拽方式灵活调整通话优先级，保障重要信息优先接入。
3.8 *高权限控制
具备一键强插、强拆、监听等*高调度权限，在紧急突发情况下，确保关键指令能够无阻碍地传达
3.9 会商与追溯闭环
一键发起多方音视频会商，支持大规模会场接入；同时可随时调取历史录音回放，实现调度过程的完整复盘与追溯
3.10 语音调度
支持多方通话、强插强拆、监听转接，实现对所有语音终端的统一指挥与调度。
3.11 视频联动
整合监控摄像头、无人机等视频源，实现多画面实时预览、轮巡与一键切换。
3.12 集群对讲
无缝对接PDT/DMR集群系统，支持单呼、组呼、广播呼叫，保障指令即时传达。
3.13 应急广播
覆盖村村响、IP广播等终端，紧急情况下一键发布语音通知，触达所有受众。
3.14 GIS地图
基于地理信息系统，实时定位人员与终端位置，可视化指挥调度，辅助决策分析
3.15 通话录音
全程自动录音、存储与检索，支持关键通话标记，为事件追溯提供完整语音证据。
3.16 短信发
支持批量短发、状态回执与定时发送，实现语音与短信的双重信息触达保障。
3.17 视频会议
支持多方高清视频会议、屏幕共享与文档协作，让远程会商决策高效、直观。
